Re: ММВЗ, складной.

Mik-740, а, это не Ваш. Непонятно пишете img/ag
ММВЗ, складной.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Сайт kisa

Ответ от Sedoy-K (16-06-2026 18:42:07 отредактировано Sedoy-K)

  • Sedoy-K
  • Sedoy-K
  • Старожил
  • Неактивен
  • Откуда: Київ
  • На форуме с 29-11-2021
  • Сообщений: 1 387

Re: ММВЗ, складной.

Десна-2 від ЖВЗ, 1979 рік схема все ж не 2, а 3 (поправив, повздовжний проріз зверху такі є):

ММВЗ, складной.   ММВЗ, складной.

Поки сам не розберусь, ні на що не поведусь!
Проекти ХВЗ: В-110 "Прогрес" (1950); В-22 (1954); 111-411 "Україна" (1977);
                     В-541 "Спорт" (1970); на рамі В-110 "Прогрес" (1958, 1950)
            ЖВЗ: В-849 Десна-2 (1979); ГАЗ: В-025 "Школьник" (1966-1975 ?); ПВЗ: 21В (1964, 1974)

3

Ответ от SD

  • SD
  • SD
  • Опытный
  • Неактивен
  • Откуда: Симбирск
  • На форуме с 23-11-2024
  • Сообщений: 927

Re: ММВЗ, складной.

И весьма важно, что должна быть разрезная втулка с резьбой. Если хомутом зажимать прямо по резьбе, то она замнется, и нельзя будет открутить контргайку и конус!

Добавлено: 16-06-2026 18:14:31

Sedoy-K,
img/ay  точно!

2

Ответ от Mik-740

  • Mik-740
  • Mik-740
  • Опытный
  • Неактивен
  • Откуда: РФ, г.Вологда
  • На форуме с 25-05-2020
  • Сообщений: 117

Re: ММВЗ, складной.

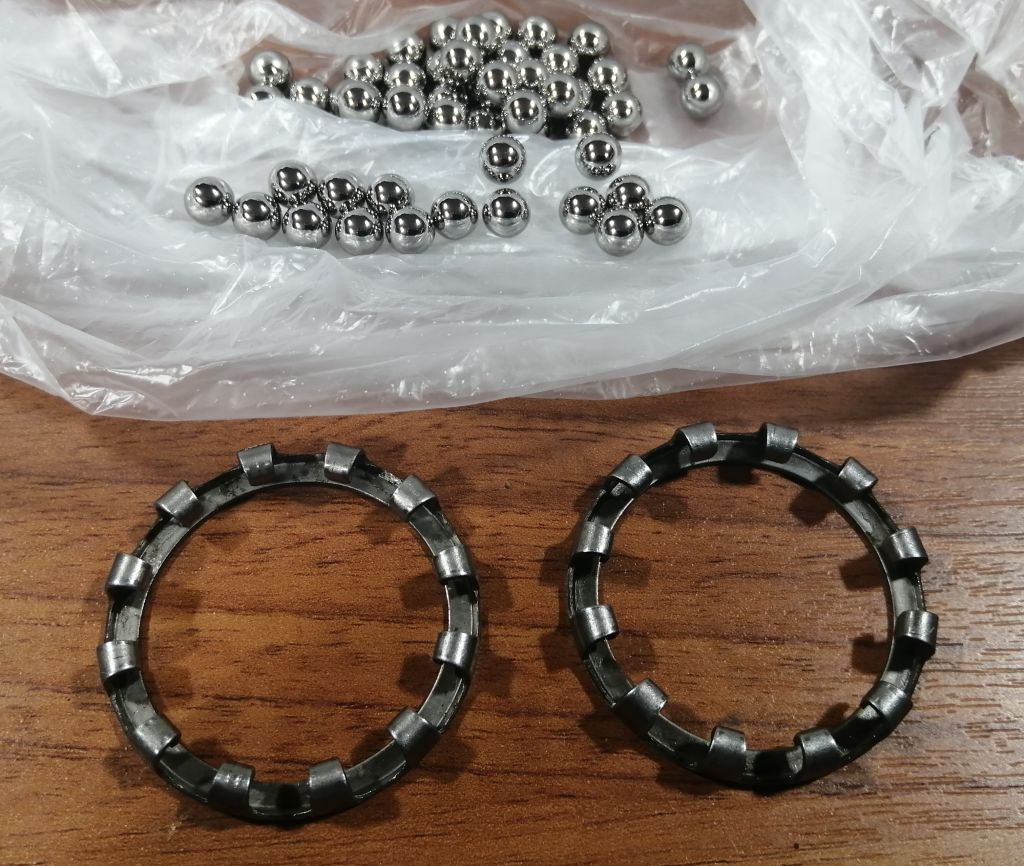

Не знаю пока, что делать с рулевой — зато знаю что с колесами. Итак заднее. Малый конус будет на насыпи. Собираем новые подшипники...
ММВЗ, складной.

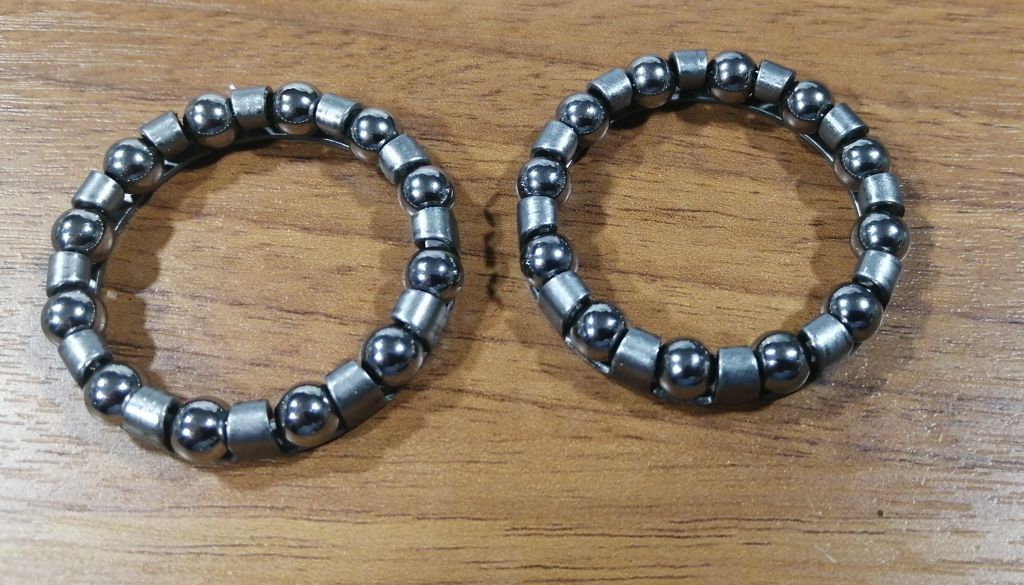

Это набор для сборки. Ну и готовый вариант...
ММВЗ, складной.

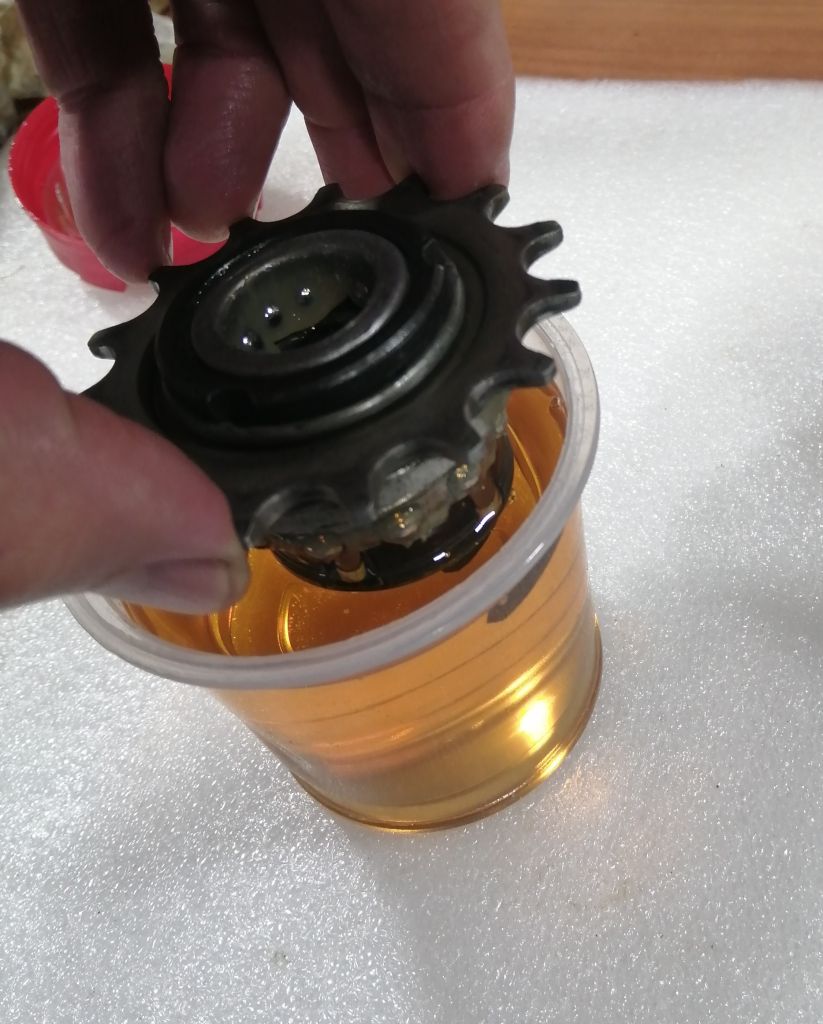

Один раз, при сборке торпеды, накололся. Помазал всё и собрал. А оно восьмерит. Методом исключения определил что виновник — тормозной барабан. Теперь собираю в два этапа. Вначале почти без смазки, просто проверить геометрию. Если крутится нормально, то малый конус на фиксатор. Смазка, сборка и настройка. Смазка "по заветам", трансмиссионка и консистентная.
ММВЗ, складной.

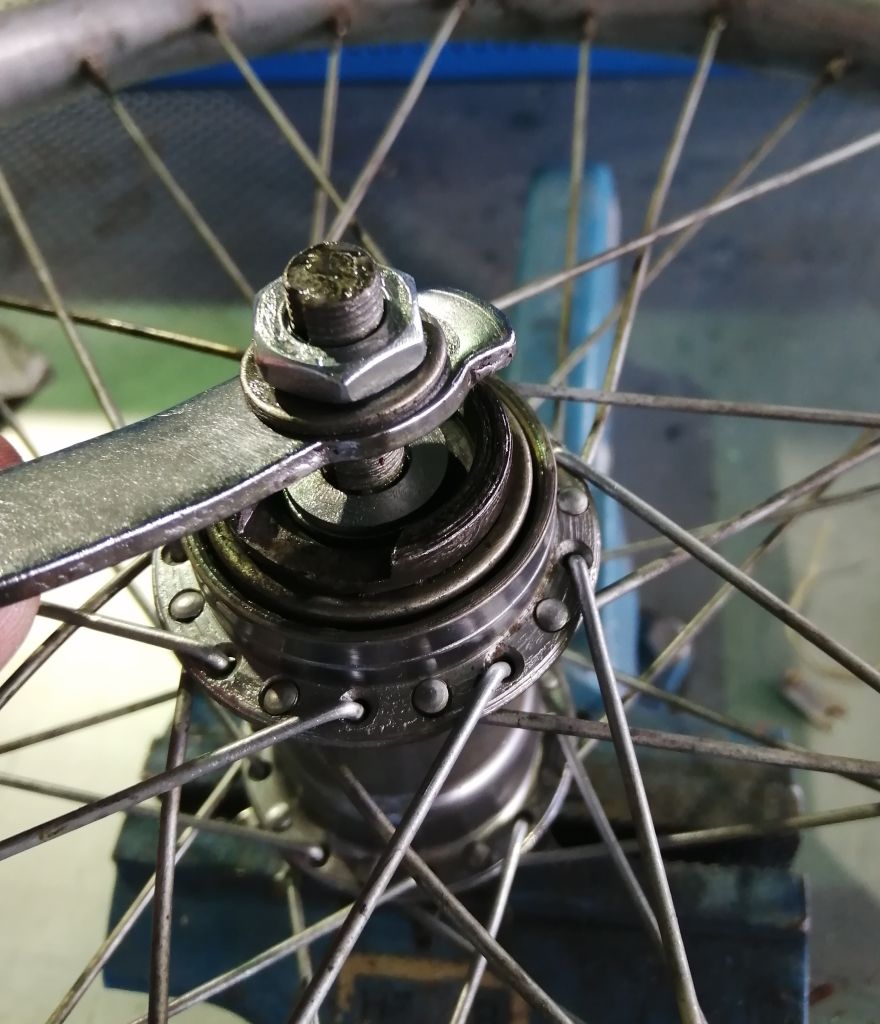

Под тормозной рычаг подложил шайбы, дабы он не выгибался. ММВЗ, складной.
