Re: Гараж Бакалеи

DVDshnikimg/bs
Именно, что так и поступлю.
Стяжки - это сугубо временное решение.
Заодно пока ищу, где взять (из чего сделать) хорошие резиновые заглушки на те отверстия.

Дарэчы, коллега Хэнк организовывал установку прижины на тросик, пролегающий внутри рамы - для того, чтобы этот тросик случайно не порвать.
Хорошо бы он сам тут об этом рассказал  img/beard .

Re: Гараж Бакалеи

Я собираюсь просто сделать отверстия чуть больше внешнего диаметра тросика. Растачивать собираюсь вручную, надфилями. Пружинка внутри, возможно, и нужна, но, считаю, что можно обойтись и обычными электротехническими кембриками, одетыми друг на друга.
А не понравится с минимальными по диаметру отверстиями, придётся самостоятельно делать пластмассовую накладку на отверстия. Самостоятельно из-за того, что продающиеся требуют уж очень огромных отверстий для своей установки.

"Ненавижу, когда все шагают в ногу одинаково стриженые, одинаково одетые, с одинаковыми мыслями в одинаково пустых головах" (С) Кий.

Re: Гараж Бакалеи

Отверстия в раме на Десне 2.0 были сделаны с вваренными трубками, получилось аккуратно и крепко. Пружину подобрал такого диаметра что бы в неё проходили трос переключения и гидромагистраль тормоза. На мой взгляд это нужно, ограничивает от перегиба и защищает от острых углов узла складывания. На фотографии гидромагистраль еще не проведена через пружину.

Spoiler

Гараж Бакалеи

Люблю велосипеды

Re: Гараж Бакалеи

Сергей, а там пружина как-то крепится к проводам? Или свободно проложена?

Re: Гараж Бакалеи

Пружина подобрана такой длины, что начинается от отверстой под проводку в раме, а так как вварены куски трубки, она в торцы этих трубок и упирается. Получается, что при разложенной раме пружина расслаблена, при сложённой раме пружина поджата и не болтается.

Люблю велосипеды

Re: Гараж Бакалеи

Приветствую уважаемых коллег!
Волею судеб обрёл себе торпеду очень приятных лет изготовления на один новый проект.
Втулка была разобрана и промыта, теперь дефектую.
На мой взгляд, под замену тут ничего не просится, но.
Может быть, коллеги увидят то, что не вижу я?
Может, где-то есть косяки, которые лучше заменить, или всё в механизме рабочее?
Или что-нибудь по тюнингу посоветуете?
Планирую шайбу кинуть под рычаг (он погнут) и всё отполировать (естессно).
Вот фото:

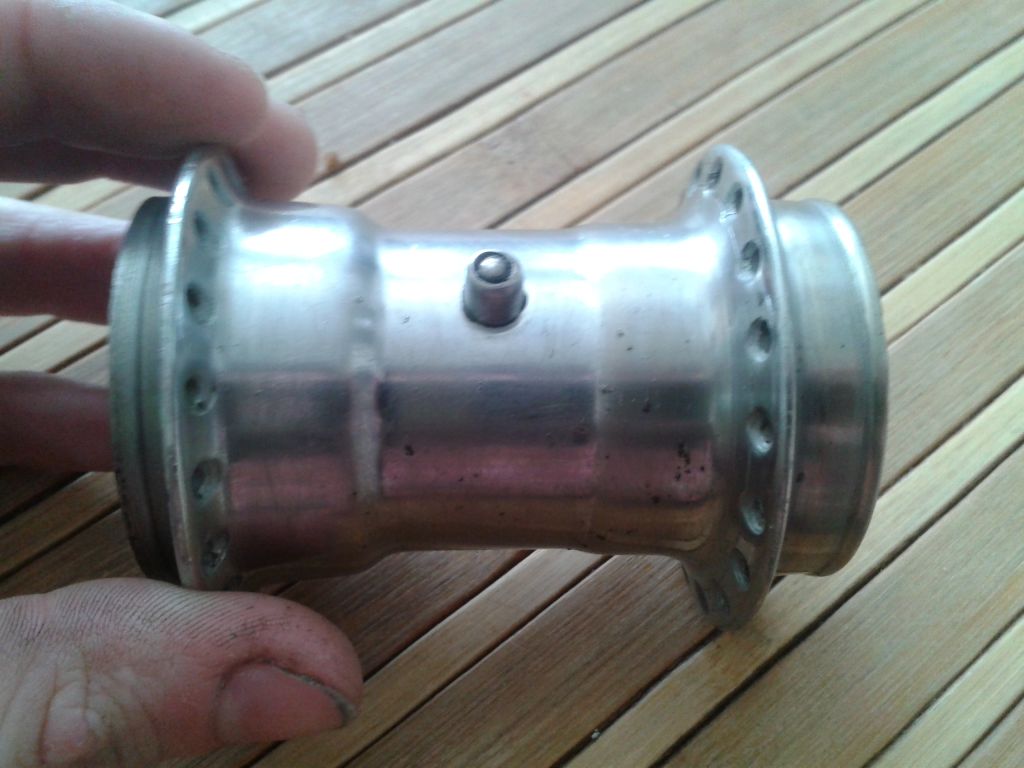

Стакан втулки

Гараж Бакалеи
Гараж Бакалеи

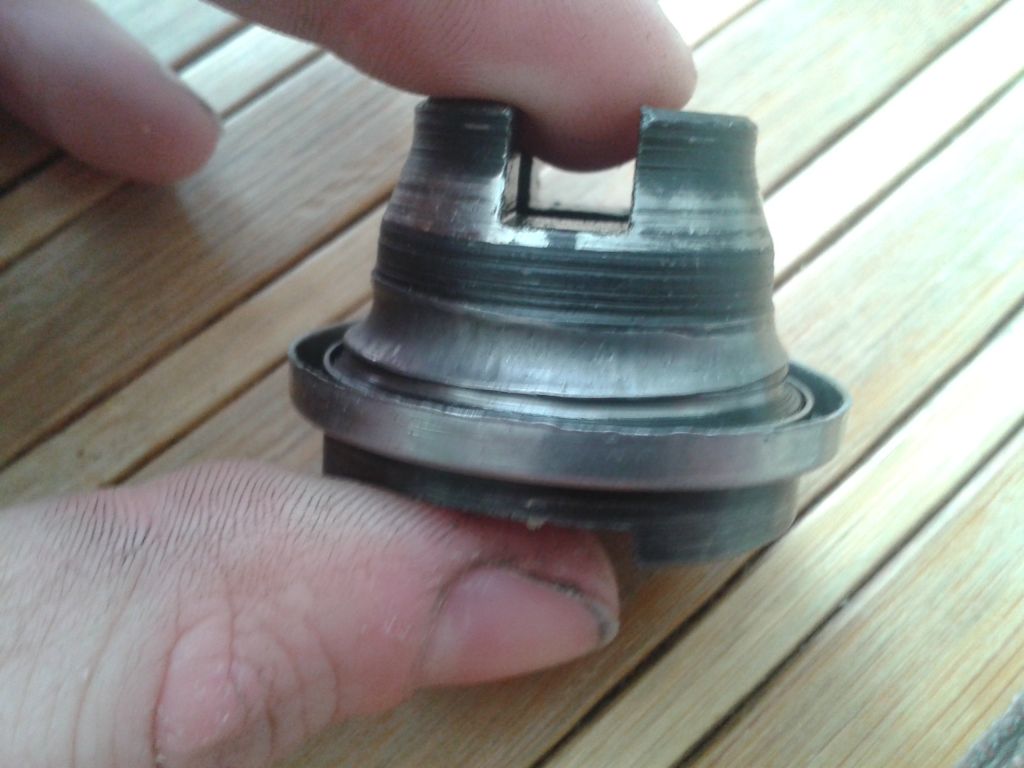

Подозрительный конус

Гараж Бакалеи
Гараж Бакалеи Гараж Бакалеи

Барабан. Вроде живой

Гараж Бакалеи
Гараж Бакалеи Гараж Бакалеи Гараж Бакалеи

Пятерик. Вроде тоже живой

Гараж Бакалеи Гараж Бакалеи Гараж Бакалеи

Тоже живая деталька

Гараж Бакалеи Гараж Бакалеи Гараж Бакалеи

И яшчэ вопрос в догонку.
На оси чуток с концов пожёвана резьба.
Прогнал это дело леркой М10х1, резьба стала ОК.

Spoiler

Там, кстати, конус застрял из-за смятой резьбы, причем конус следов износа не имеет

Вопрос: резьбу так и оставить? А то тут спорил с одним слесарем, он мне доказывал, что плашкой это дело не починишь, нужна новая ось.
Если нужны фотки оси - скину вечером, когда отберу ось у слесаря.

Re: Гараж Бакалеи

Левый конус я бы заменил.
И ещё деталька тормозная (бронзовая или латунная) покорёжена, но не сильно. Усики должны быть отогнуты не на одном лепестке, а на обоих лепестках, по одному отгибу на усик.

"Ненавижу, когда все шагают в ногу одинаково стриженые, одинаково одетые, с одинаковыми мыслями в одинаково пустых головах" (С) Кий.

Re: Гараж Бакалеи

Коллега Бакалея, приветствую!

В эти выходные занимался ровно тем же делом. Самое смешное — у меня втулка с точно такой же маркировкой на корпусе.

Я бы без зазрений совести левый конус выкинул; тоже повозился с час примерно с таким же примерно, плюнул да и выкинул. Не стоит он того.

Остальные детали явно операбельны. Ну там ещё бывают цилиндры пятерика (и тормозные ролики) с проблемами, но у Вас на фото их нет.

И самая главная проблема не в этих деталюшках, а в гайке, прижимающей тормозной рычаг. И шайбочке с усом, под гайку подложенной. img/bs И если гайку сделать не велика проблема, то шайбочка с усом…  img/ag

«Lady Coral» • ХВЗ В-22 (1954 г.) | «Львів'янка» • ЛВЗ В-22 (1955 г.)
«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-134 (1971 г.)

Re: Гараж Бакалеи

Шайбу с усом легко сделать с помощью надфиля.

"Ненавижу, когда все шагают в ногу одинаково стриженые, одинаково одетые, с одинаковыми мыслями в одинаково пустых головах" (С) Кий.

Re: Гараж Бакалеи

Спасибо, коллеги!

DVDshnik, а где именно покорёжена, подскажите, пожалуйста.
Я проверял деталь на конусность - всё ОК.
Усики отожму, под рукой есть где-то фотка с правильным расположением усов.

NOTimg/friends  img/bd

Spoiler

Как бы скоро у каждого уважающего себя кроковода не завелась такая Торпедо  img/ag

Значит, левому конусу дорога в помойку на образцы  img/ag

Spoiler

Кстати, Вы случайно не знаете - на Соколях такую запчасть можно достать?

Цилиндры оказались в порядке:

Spoiler

Гараж Бакалеи

Кроме одного подозрительного

Spoiler

Гараж Бакалеи


Гайка есть, шайба почти что есть  img/ag  На самом деле, ус там традиционно слизан, так что предстоит работать надфилем.

Re: Гараж Бакалеи

DVDshnik пишет:

Шайбу с усом легко сделать с помощью надфиля…

Можно, хотя вовсе не так уж и просто. В том смысле, что делать-то надо бы лучше оригинала. Прсто весьма значительный объём надфиллинга.  img/bs

«Lady Coral» • ХВЗ В-22 (1954 г.) | «Львів'янка» • ЛВЗ В-22 (1955 г.)
«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-134 (1971 г.)

Re: Гараж Бакалеи

Бакалея,
Классная втулка! Искал такую же на В-120, но не нашёл img/bk
В тех же Сокольниках в 10 павильоне ещё были левые конуса, рублей по 50-100 отдают.

А когда водка закончилась, мы обезжиривали резьбы пятилетним коньяком.
Мой гараж

Re: Гараж Бакалеи

Бакалея пишет:

Кстати, Вы случайно не знаете — на Соколях такую запчасть можно достать?..

Точно не знаю, но подозреваю, что можно. Ну и у меня, вроде, есть в загашнике. Не идеал, но явно ремонтопригодное состояние.

То же и о роликах. Вот их — есть у меня. Новых. У знаменитого Дяди Юры брал, в Алтуфьево. Вместе с отличными шариками (3…6 мм). Если Вы ещё в Мск., рекомендую с этим товарищем связаться и запастись.

«Lady Coral» • ХВЗ В-22 (1954 г.) | «Львів'янка» • ЛВЗ В-22 (1955 г.)
«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-134 (1971 г.)

Re: Гараж Бакалеи

NOT,
Коллега уже побывал на адресе в Алтуфьево, только там не Юрий, а Михаил img/ag
И да - ролики у него есть.

А когда водка закончилась, мы обезжиривали резьбы пятилетним коньяком.
Мой гараж

Re: Гараж Бакалеи

Ну, покорёжена - это специальное преувеличение. Вот новая деталь, она цилиндрическая, но у неё пока что не отогнуты усики, а должны.

Гараж Бакалеи
