**kisa** · 23-11-2018 17:25:06

kisa
Старожил
Неактивен

Откуда: Киев
На форуме с 05-03-2017
Сообщений: 56 072

Re: Мой случайный трофей ))

Аааа. Теперь вижу img/bj
Ай, не в витках проблема, а в клубке этом с твоим чейнлайном и узким корпусом. В принципе, подумавши, склоняюсь к идее Кирилла насчёт стандарта 110 и 120. Хотя чейнлайн остаётся некоторой загадкой.

У меня, оказывается, здесь эта фотка — пусть будет для справки и сравнений.

Как я мудрил, и как оно так получилось — уже не помню img/ag , но вот.
Зонты ровные (на глаз — зонтомера тогда не было). Между дропами 110, Чейнлайн ~42 img/bk
Корпус шоссейный узкий (55мм по фланцам). Вместо трещётки на его резьбу накручена фиксозвезда и зафиксирована навсегда. На оси весь набор от стартона (конуса и толстые контргайки), только без проставочного кольца справа. Никаких дополнительных шайбочек или подпиливания не понадобилось. И всё вот так срослось.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

**tork** · 23-11-2018 17:33:02

tork
Старожил
Неактивен

Откуда: Астрахань
На форуме с 05-07-2017
Сообщений: 5 051

Re: Мой случайный трофей ))

img/bv вы меня обучаете друзья! теперь я интеллектом блистать буду... среди астраханцев.... но как правило все Все "старые жулики" это знают... завтра спрошу у "жуликов"(местных крокодиловодов)
про спец втулки..... есть у меня знакомые местные крокодиловоды.....

Я знаю, что я ничего не знаю. Я вижу, что я ничего не вижу.....

**Riverdale** · 23-11-2018 17:42:51

Riverdale
Старожил
Неактивен

Откуда: Чехов
На форуме с 29-06-2017
Сообщений: 7 746

Re: Мой случайный трофей ))

zura пишет:

А тут как по вашему? Нормально все?

По- моему тут налицо фабричный набор img/ap .

▼Spoiler

А когда водка закончилась, мы обезжиривали резьбы пятилетним коньяком.
I tried [соха] And got [софа]
Мой гараж

**kisa** · 23-11-2018 17:46:17

kisa
Старожил
Неактивен

Откуда: Киев
На форуме с 05-03-2017
Сообщений: 56 072

Re: Мой случайный трофей ))

Ещё и на 4 креста, что совершенно ни к чему. Но пока меня волнует чейнлайн и установка втулки в раму по-нормальному, без колхоза.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

**Riverdale** · 23-11-2018 17:55:02

Riverdale
Старожил
Неактивен

Откуда: Чехов
На форуме с 29-06-2017
Сообщений: 7 746

Re: Мой случайный трофей ))

Имеем: сш втулку 55 мм между фланцами, фривил (!),120 old, 42мм чейнлайн, симметричные зонты.

Добился установкой слева двух стандартных резьбовых гаек-бобышек, справа подбирал шайбы.

А когда водка закончилась, мы обезжиривали резьбы пятилетним коньяком.
I tried [соха] And got [софа]
Мой гараж

**kisa** · 23-11-2018 17:57:54

kisa
Старожил
Неактивен

Откуда: Киев
На форуме с 05-03-2017
Сообщений: 56 072

Re: Мой случайный трофей ))

img/doubt Ну вот

Riverdale пишет:

слева двух стандартных резьбовых гаек-бобышек, справа подбирал шайбы.

я без этого, как видно, обошёлся. И тем более, хочется чтобы без этого обошёлся Зура на этом проекте, который кагбе намного круче моего. А у него пока на трековой втулке что-то такое накручено...

Добавлено: 23-11-2018 17:59:54

Обошёлся во многом за счёт уменьшения OLD — чего над ним трястись?

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

**zura** · 23-11-2018 18:00:41

zura
Опытный
Неактивен

Откуда: Тбилиси
На форуме с 28-08-2018
Сообщений: 277

Re: Мой случайный трофей ))

На раме у меня 118+-120мм. С узкими контргайками на втулке (допустим 5мм каждая) выйдет посадочное 106мм. Лучше зажму дропы чем мучатся с проставками.

**Riverdale** · 23-11-2018 18:02:22

Riverdale
Старожил
Неактивен

Откуда: Чехов
На форуме с 29-06-2017
Сообщений: 7 746

Re: Мой случайный трофей ))

kisa,
Не вижу сложности — есть межфланцевое втулки, есть old, есть требуемый чейнлайн, есть фиксированное положение звёзды относительно втулки.

Строим простейший чертеж и смотрим, что получается. Дел на пару минут.

А когда водка закончилась, мы обезжиривали резьбы пятилетним коньяком.
I tried [соха] And got [софа]
Мой гараж

**kisa** · 23-11-2018 18:05:13

kisa
Старожил
Неактивен

Откуда: Киев
На форуме с 05-03-2017
Сообщений: 56 072

Re: Мой случайный трофей ))

Riverdale, ++
Ждал, когда Зура появится, чтобы к нему с этим прицепиться img/ag

zura, Правильно, но не спеши пока с этим.

Давай абстрагируемся от рамы, спиц, оси, всего, кроме корпуса втулки со звездой.
Померяй, какой чейнлайн задаёт КОРПУС втулки в вакууме; найди ТОЧНО середину между фланцами, поставь точку маркером (а то и краской — она ещё пригодится), и померяй, сколько от этой точки до звезды?

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

**zura** · 23-11-2018 18:35:02

zura
Опытный
Неактивен

Откуда: Тбилиси
На форуме с 28-08-2018
Сообщений: 277

Re: Мой случайный трофей ))

Значит у меня должно получиться 40мм чаийнлайн. Каретка на раме 68мм.

**kisa** · 23-11-2018 18:38:45

kisa
Старожил
Неактивен

Откуда: Киев
На форуме с 05-03-2017
Сообщений: 56 072

Re: Мой случайный трофей ))

img/ag От каретки на раме тем более пока абстрагируйся. Хорошо, если чейнлайн получится 40 или 42

Добавлено: 23-11-2018 18:39:42

То, что каретка узкая (не 70 мм), просто даёт тебе ещё миллиметр манёвра.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

**zura** · 24-11-2018 01:25:06

zura
Опытный
Неактивен

Откуда: Тбилиси
На форуме с 28-08-2018
Сообщений: 277

Re: Мой случайный трофей ))

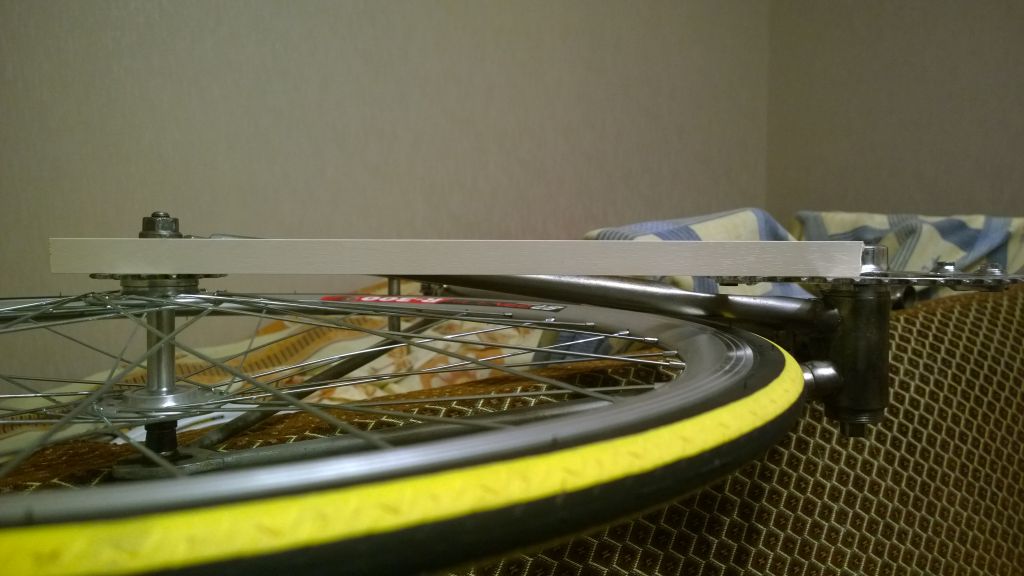

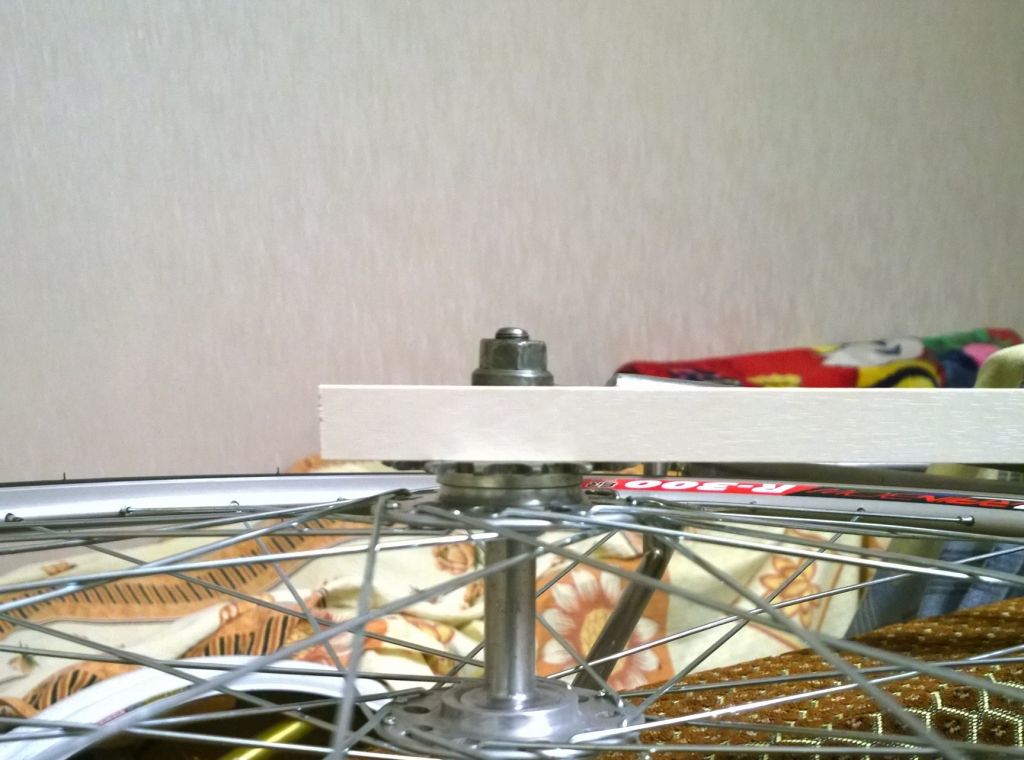

Не спиться и решил еще раз замерить саосность. Убавил с правой стороны на втулке и прибавил с левой. Получилось так.

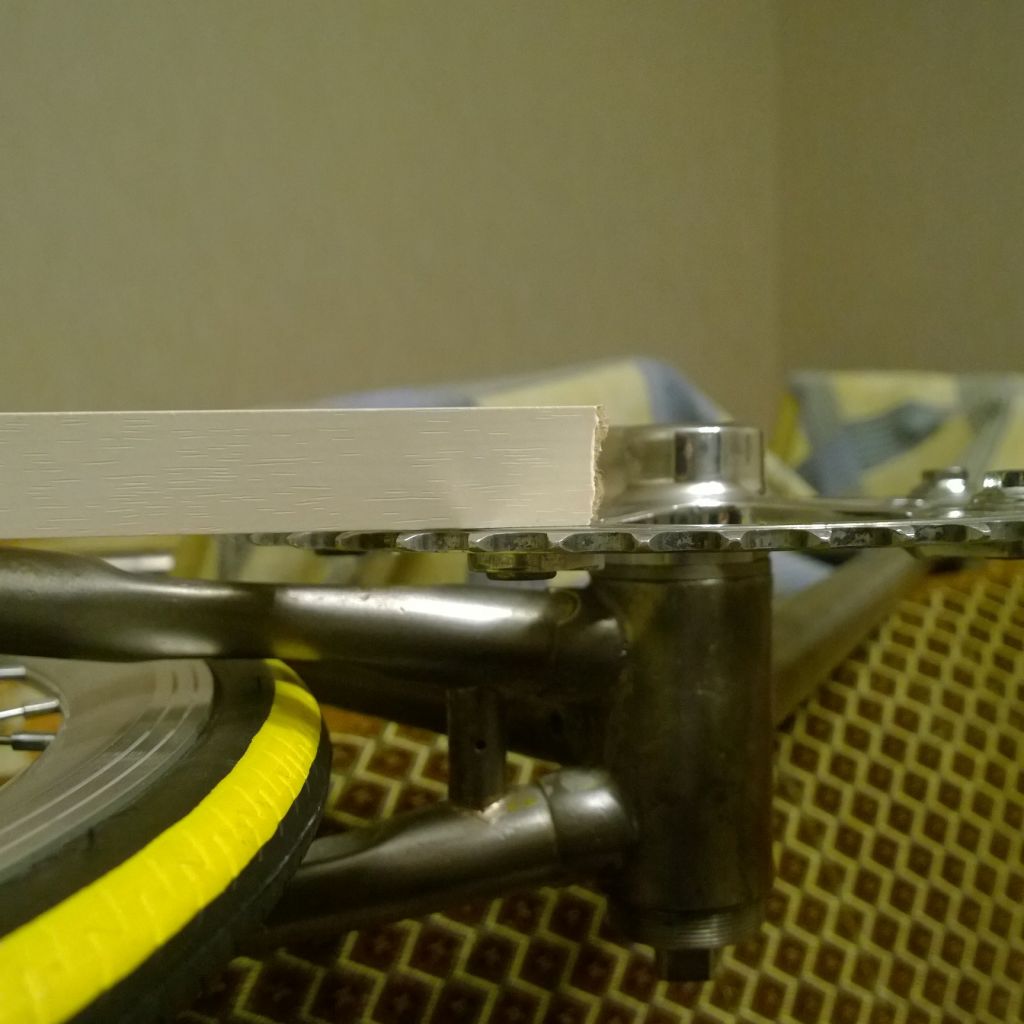

На задней звезде линейка лежит ровно по плоскости без зазора.

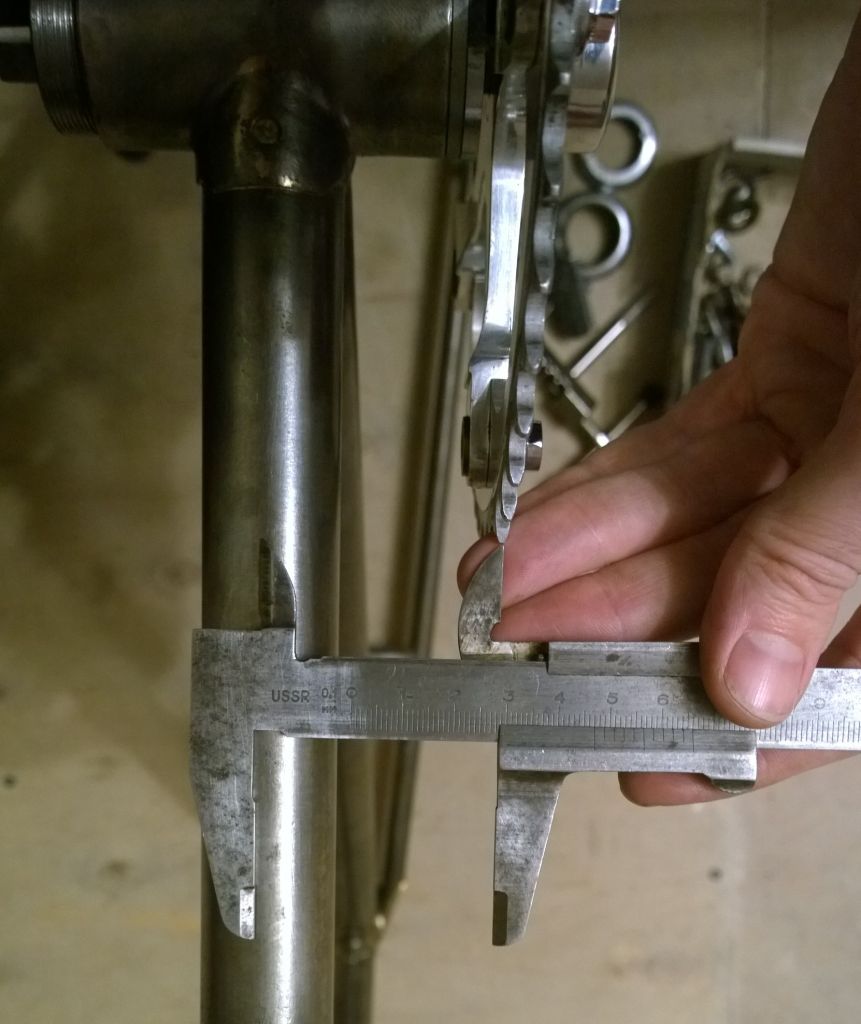

С центра втулки до звезды 42мм но вот с переди что то не так или это так и я незнаю. Тут получилось 47мм от центра каретки до звезды

Придвинуть я ее ближе не могу так как шатун упрётся в раму. Он в 3мм от рамы.

Если так все будет нормально и не испортит вид сзади то переспицую в зонтик и поставлю так. Как по вашему, вроде зонт будет минимальным и на вид не повлияет.

Но вот черт не дает покоя и шепчет в ухо: Не мороч голову,прижми просто дропы и будет красивее и эстетично)))

**Eclipse** · 24-11-2018 07:04:17

Eclipse
Старожил
Неактивен

Откуда: Караганда, Москва
На форуме с 07-04-2017
Сообщений: 5 647

Re: Мой случайный трофей ))

Я тоже за прижатие дропов. Меньше нагрузки на ось и подшипники.

Diesel power

**Shpuntik** · 24-11-2018 09:39:56

Shpuntik
Опытный
Неактивен

Откуда: Арзамас
На форуме с 19-06-2017
Сообщений: 987

Re: Мой случайный трофей ))

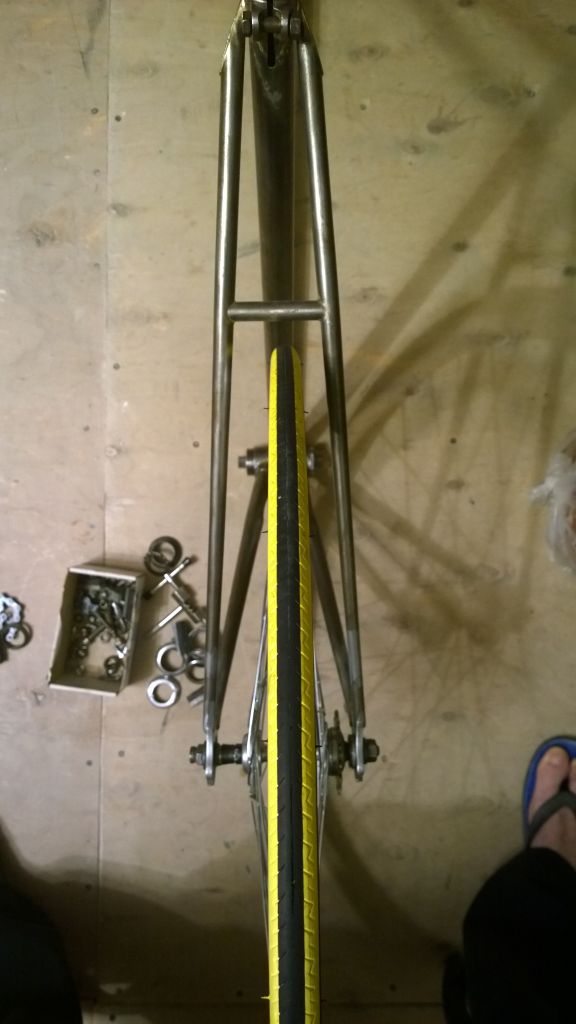

zura, возможно, это погрешность съемки, но у вас заметно явное смещение колеса вправо по ходу велосипеда. И на фото с линейкой вроде бы заметен перекос именно по ведомой звезде (возможно я ошибаюсь, фото может искажать действительность). Но если это так, то нужно обязательно выставить колесо в плоскость велосипеда, а затем настраивать чейнлайн. Возможно, придется заменить каретку или ведущую звезду. Или подгибать перья заднего треугольника с последующей корректировкой зонта.

**kisa** · 24-11-2018 10:58:09

kisa
Старожил
Неактивен

Откуда: Киев
На форуме с 05-03-2017
Сообщений: 56 072

Re: Мой случайный трофей ))

zura пишет:

С центра втулки до звезды 42мм

img/ay
Собирай ось красиво и симметрично. Без лишнего, просто, как положено: конуса, шайбочки, одинаковые контргайки.

zura пишет:

прижми просто дропы

Да. Собрав красиво втулку, ПОД НЕЁ четко выстави расстояние между дропами, чтоб она туда красиво входила. Это не только красиво, но и технически правильно.

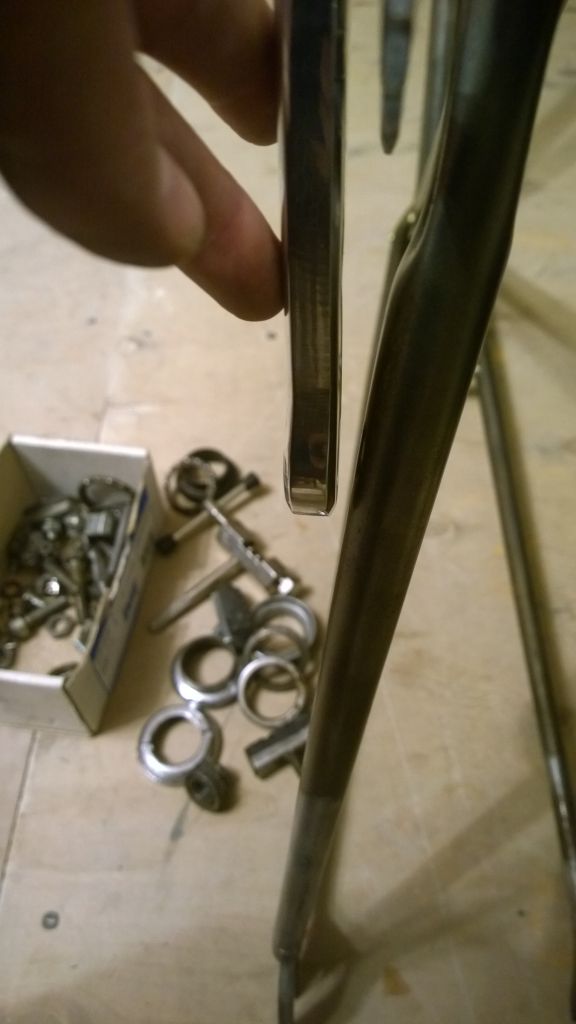

Ты металл нормально чувствуешь, когда с ним работаешь, так что можешь воспользоваться этой технологией:

Понемногу. Рама ОЧЕНЬ упругая, сильно пружинит. Ну, разберёшься. Не бойся — 60 кг на дропе оно должно выдерживать даже без остаточных деформаций по ТУ (точнее, допускается остаточная деформация 4 мм) .

Нужно постоянно контроллировать две вещи: как входит твоя втулка, и симметрию по ниткам:

Сначала делают всё это, а потом уже разбираются с шатунами.

Добавлено: 24-11-2018 11:00:50

Shpuntik пишет:

заметно явное смещение колеса вправо

Зонты уже несколько раз двигали. Потом, когда окончательно утрясётся. И при чём тут чейнлайн к зонтам? img/bk

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
