Увъ. frivermen, понял.
Я тоже мог запросто ошибиться! Но я именно что по своим де чертежам и расчётам строил, и не один десяток.
Короче, скоро, надеюсь, мне починят, и я перепроверюсь.
Проверил и исправил (да, мой косяк) схему-чертёж построения велосипедных звёзд.
Вот: PDF-файл, 180 кБ 180 Кб (31)
Звезда на 40 зубов в классическом дизайне для ранних шатунов с 5-болтовым креплением. Параметрический файл компаса не вмещается, кому нужно — скину лично
z40r12.zip 14.4 Кб (7)
Увъ. Sozeenov, отличнейше! Большое спасибо!

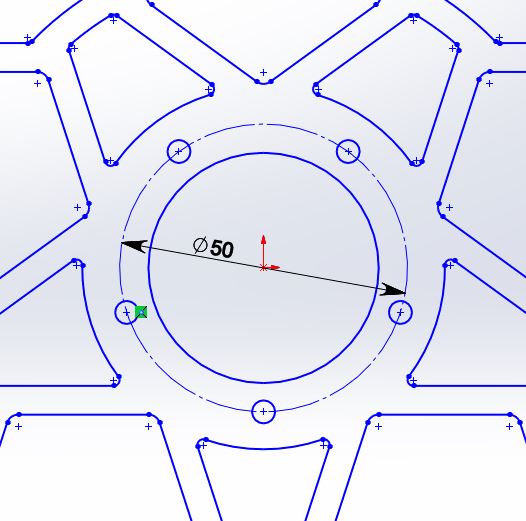

У вас там BCD получился 49,81 мм (я для той же системы крепления задавал 50 мм). Всё нормально прикрутилось? Или вы «по месту» его определяли?
NOT, хм, это видимо погрешность при конвертации или что-то такое. В модели задавал ровно 50.
Ув. Sozeenov, благодарствую ещё раз!
Ерунда, доточу в свою коллекцию с BCD 50. Гораздо важнее сама «снежинка». У меня такой не было, всё руки не доходили. Адаптирую под 48T.
NOT, сейчас проверил исходник, там у нижнего отверстия координата точно х0 у-25. Приду домой проверю архив.
UPD:
Коллега, а Вы чем открываете? Проверил сейчас из этого архива, всё чётко.
