Увъ. frivermen, понял.
Я тоже мог запросто ошибиться! Но я именно что по своим де чертежам и расчётам строил, и не один десяток.
Короче, скоро, надеюсь, мне починят, и я перепроверюсь.
Проверил и исправил (да, мой косяк) схему-чертёж построения велосипедных звёзд.
Вот: PDF-файл, 180 кБ 180 Кб (43)
Звезда на 40 зубов в классическом дизайне для ранних шатунов с 5-болтовым креплением. Параметрический файл компаса не вмещается, кому нужно — скину лично
z40r12.zip 14.4 Кб (19)
Увъ. Sozeenov, отличнейше! Большое спасибо!
У вас там BCD получился 49,81 мм (я для той же системы крепления задавал 50 мм). Всё нормально прикрутилось? Или вы «по месту» его определяли?
NOT, хм, это видимо погрешность при конвертации или что-то такое. В модели задавал ровно 50.
Ув. Sozeenov, благодарствую ещё раз!
Ерунда, доточу в свою коллекцию с BCD 50. Гораздо важнее сама «снежинка». У меня такой не было, всё руки не доходили. Адаптирую под 48T.
NOT, сейчас проверил исходник, там у нижнего отверстия координата точно х0 у-25. Приду домой проверю архив.
UPD:
Коллега, а Вы чем открываете? Проверил сейчас из этого архива, всё чётко.
Сводный шаблон для изготовления брызговиков из ПВХ-папок.
bryzgovikizpapki.zip 127.5 Кб (14)
Шаблон адаптирован под разную ширину крыльев и длину брызговика.

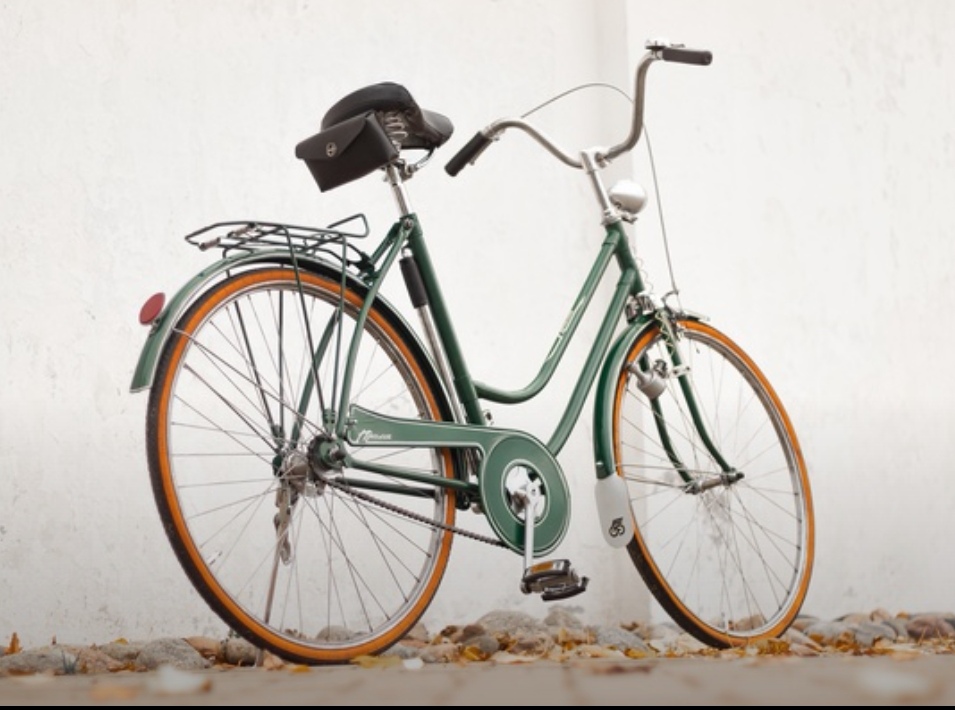

Вдохновлено Rene Herse (Mudflap) и вот этой Примой:
Понимаю, что смешно, но вдруг кому-нибудь пригодится.

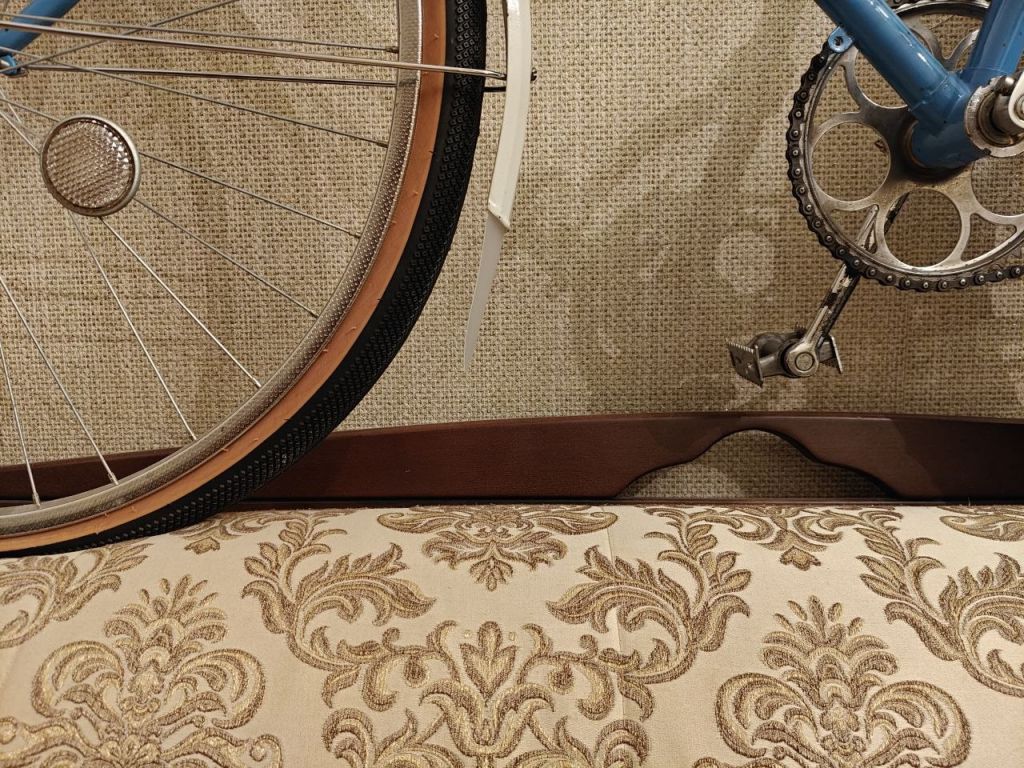

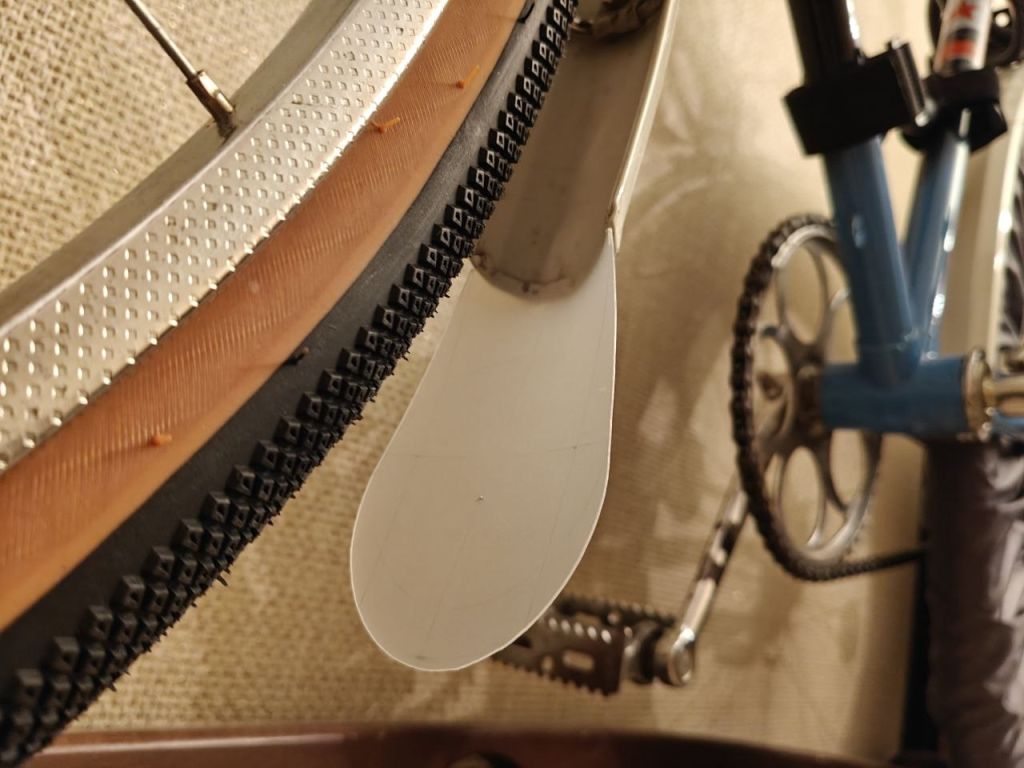

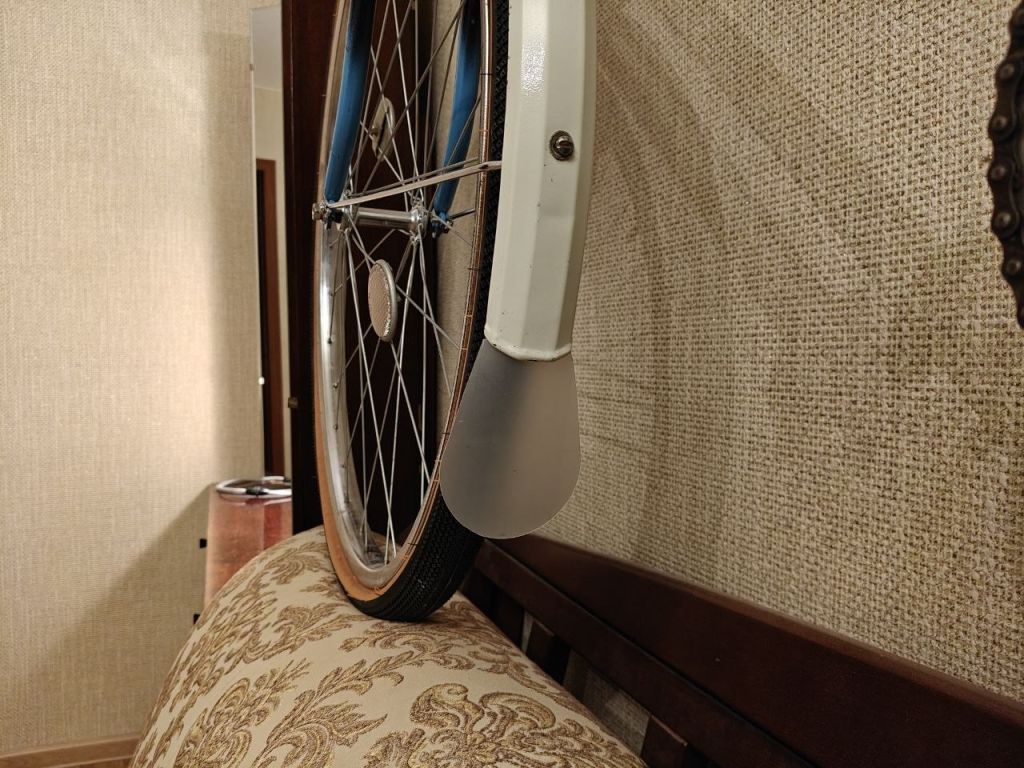

Результат на крыльях от Туриста:
Кронштейн-прижим колёсного катафота https://krokovod.org/forum/viewtopic.ph … 85#p285585
А чертеж для советской дорожной педали оси и конуса есть? А то тут мне знакомый токарь хвалится что сделает с лёгкостью
Никто не задумывался над приспособой для точной гибки пружинок для собачек трещеток хвз? Чертёж пружинок уже размещён, но вменяемого способа для гибки нет. На коленке гнуть получается лично у меня с точностью+— миллиметр, времени уходит уйма, по полчаса на на одну пружинку. Можно было бы например на 3д принтере некий миниатюрный ручной станок напечь. Ранее на форуме никто не поднимал эту тему? Записей не нашёл
Способ есть.
Берем брусок, забиваем на нужном расстоянии 2 гвоздя, диаметром 1,5...2 мм. Шляпки гвоздей откусываем (кусачками).
Берем проволоку (распрямленная пружинка от ручки или струна) и накручиваем вокруг гвоздей. Проволоку берем с запасом, потом кусачками подгоняем нужную длину концов.
Лазерный станок с ЧПУ, 3д принтер, космический корабль, айфон, Tesla Cybertruck не нужны
SD,
для темы
Более доступный кроководам материал пружинок собачек — жила из рубашки для троса переключения передач.
Если кроковод — гитарист, то идеально подходит гитарная струна калибра .11 (вторая струна из комплекта 10-46).
